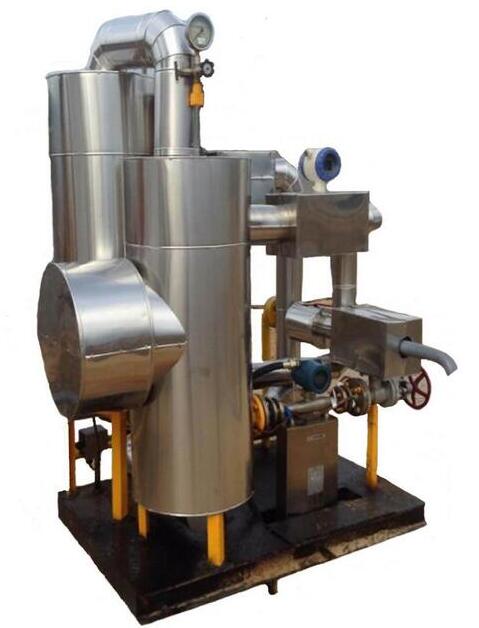

橇装自动计量装置发布日期：(2017-5-30) 点击次数：1577
◆ 产品用途油井计量：油井计量是多相流量计最普遍的用途。多相流量计可以取代测试分离器或计量站，直装在输送管线上对油、气、水三相的产量等油井动态参数进行在线测量。分配计量：利用多相流量计进行不同业主或采油单位之间的产量核算或分配。试井：利用橇装结构的多相流量计和轻便的运输工具取代体积庞大、价格昂贵的试井分离器和专用运输工具进行试井作业，可以节省投资、降低操作费用和提高工作效率。 近年来多相计量技术应用的一个新的趋势是利用多相流量计进行油井、泵和其他生产设备的控制和优化。 ◆ 装置各组成部分特点 1、过滤器在装置的进口处，起到对装置的保护作用，可以过滤较大异物，采用双向自清洗滤芯，清洗简单方便。 2、管柱式高效旋流分离器此部分为该装置的核心技术部分之一，是华油蓝海油气技术开发有限公司公司的专利技术。采用了多管柱，用环形管把它围成一圈再分离，从环形管中分别切向进入每一根单管的方法，极大的提高了分离能力又保证了分离效果，不影响生产流程。 3、液位控制装置此部分是该装置的核心技术部分之一，主要由差压液位传感器和电动调节三通阀组成，液位是被控制在设定的范围内，以免出现液路窜气和气路窜液，也是完成小流量控制的关键所在。当停电或电动三通阀出现故障时，气路和液路总有一路或两路是打开的，不会造成敝压，保证了设备的安全运行。 4、气体流量计流量传感器的流通剖面类似文丘利管的型线。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，最后在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。 5、液体流量计该装置液体流量计采用的是质量流量计，质量流量计是基于科里奥力原理，它不仅能准确的测量液量质量，而且还能测量密度和当前温度下的体积。质量流量计可靠性高、精度高、但怕窜气，所以需要很好的分离效果作为保证。 6、智能PLC OCS控制系统承担着整个装置的总指挥系统，是该装置的又一核心技术。它实现装置的计量、自动控制及小流量控制功能。可显示气液日产量、油含水、气液流量累积、温度、压力、测量时间；数据停电时永久保留、无纸记录功能、各参数记录曲线。停电恢复时自动启动及计量，外存储器读取数据时不会中病毒。 ◆ 自动选井装置系统将多通道选井阀及三相流量计集成在一起，共用一个控制器，计量流程实现功能如下，多个进油口、2个出油口。正常工作时，多个进油口的来油有一个通过计量口进入两相流量计，另外几个进油口的来油则通过管汇口进入外输管汇。通过手动或自动方式选择某口油井的来油进入两相流量计，用来计量产量，其余正常外输。 ◆ 技术特点 1、多通道选井阀替代多井三通阀的作用，简化了管汇流程； 2、实现了自动选井，无人值守，可以任意设置每天量油开始时间、每天测量井号及每口井的量油时间，数据自动上传； 3、操作简单、移动方便，易安装、易拆卸维护，互换性好。 4、系统集约化程度高，采用标准化作业安装简便。 5、因采用集约化设计，系统具有更佳的性能价格比，提高了各个设备之间的配套性能，利于售后服务。当设备出现问题时，避免了设备供应商之间的相互推诿。 6、因在彩板房内安装了防爆电暖气，环境温度在-40～85℃时，室内温度仍可保证设备正常运行（室内温度可维持在15℃以上），延长了设备的使用寿命。 7、根据现场防爆要求，移动橇装测量装置与仪表控制间使用整体钢板隔爆，防爆等级符合SY5576-93 标准。移动橇装测量装置现场防爆接线盒与操作控制间连接电缆符合防爆连接标准， 8、移动橇装系统测量装置符合防爆要求，所用现场仪表、仪表电器连接、照明、电加热器、符合防爆GB 3836.1-86、SY5576-93标准。
